A 40x2-es LCD-kijelzők szállítójaként gyakran szembesülök az ügyfelek különféle kérdéseivel, és egy gyakran felmerülő kérdés: "Megmutathat egy 40x2-es LCD-kijelző grafikát?" Ebben a blogbejegyzésben tudományos és ésszerű magyarázatokkal elmélyülök ebben a témában, hogy átfogó választ adjak erre a kérdésre.
A 40x2-es LCD-kijelző alapjainak megismerése
Mielőtt megvizsgálnánk a grafikus megjelenítés lehetőségét, elengedhetetlen, hogy megértsük a 40x2-es LCD-kijelző alapvető funkcióit és jellemzőit. A 40x2-es LCD kijelző, ahogy a neve is sugallja, soronként 40 karaktert tartalmaz, összesen pedig 2 sort. Ezeket a kijelzőket főként karakteres interfészekhez tervezték, és általában olyan alkalmazásokban használják, ahol egyszerű szöveges információkat kell megjeleníteni, például ipari berendezésekben, mérőeszközökben és egyszerű automatizálási rendszerekben.
A 40x2-es LCD működése azon az elven alapul, hogy a folyadékkristály-molekulákat úgy manipulálják, hogy megakadályozzák vagy átengedjék a fényt, látható karaktereket hozva létre. Minden karaktert egy pontmátrix alkot, általában 5x7 vagy 5x8 pontmintával. Az LCD vezérlője úgy van programozva, hogy meghatározott mintákat képezzen le az ASCII karakterkészlet karaktereinek megjelenítésére, lehetővé téve alfanumerikus karakterek és néhány speciális szimbólum megjelenítését.
A grafikus megjelenítés korlátozásai
Annak felméréséhez, hogy egy 40x2-es LCD képes-e grafikát megjeleníteni, figyelembe kell vennünk a benne rejlő korlátokat. Először is, a karakterek megjelenítéséhez használt pontmátrix minta viszonylag kicsi. Az 5x7 vagy 5x8 pontos konfiguráció alkalmas egyszerű karakterek kialakítására, de elmarad az összetett grafikai elemek ábrázolásától. A grafika általában sokkal nagyobb felbontást, nagyobb színmélységet és nagyobb területet igényel az olyan részletek megjelenítéséhez, mint az alakzatok, görbék és színátmenetek.
Másodszor, egy tipikus 40x2-es LCD vezérlőjét karaktergenerálásra tervezték. Előre programozott utasításkészletekkel rendelkezik a karakterleképezéshez, a kurzorvezérléshez és a görgetéshez. Ezek a vezérlők nem rendelkeznek a szükséges képességekkel a grafikához szükséges összetett adatfeldolgozási és megjelenítési algoritmusok kezelésére. Például a grafika megjelenítésekor a készüléknek pixeladatokat kell kezelnie, raszteres szkennelést kell végeznie, valamint színpalettakezelést kell kezelnie, amelyek nem tartoznak a szabványos karakteres LCD-vezérlők hatókörébe.
Harmadszor, a 40x2-es LCD memóriakapacitása egy másik korlát. Ezek a kijelzők korlátozott memóriával vannak felszerelve, amelyet főként karakteradatok tárolására használnak. A grafika megjelenítéséhez jelentős mennyiségű memória szükséges a pixelinformációk tárolására. Például még egy egyszerű fekete-fehér grafikus képhez is, közepes bonyolultsággal, több memória kellene, mint amennyit a 40x2-es LCD képes biztosítani.
Különleges esetek és megoldások
Míg a szabványos 40x2-es LCD-kijelzőt nem grafikára tervezték, vannak speciális esetek és megoldások, amelyek lehetővé teszik az alapvető grafikus megjelenítést. Egyes csúcskategóriás 40x2-es LCD vezérlők támogatják a felhasználó által definiált karakterek létrehozását. Ezen felhasználó által meghatározott karakterek pontmátrix mintáinak manipulálásával egyszerű szimbólumokat vagy ikonokat hozhatunk létre. Például az 5x7-es pontmátrix segítségével rajzolhatunk egyszerű nyilat, szív szimbólumot vagy elem ikont. Ezek azonban nagyon alapvetőek és korlátozott bonyolultságúak.
Ezen túlmenően, ha hajlandóak vagyunk fejlettebb hardver- és szoftverkonfigurációkat használni, akkor egy 40x2-es LCD-n való grafikus megjelenítést is elérhetünk. Például egy nagyobb számítási teljesítménnyel és elegendő memóriával rendelkező külső mikrokontroller használatával a grafikus adatokat karakteres minták sorozatává alakíthatjuk, majd elküldhetjük a 40x2-es LCD-re. Ez a megközelítés összetett programozást és jelfeldolgozást igényel, és a kapott grafika továbbra is gyenge minőségű és felbontású lesz.
Összehasonlítás más LCD kijelzőkkel

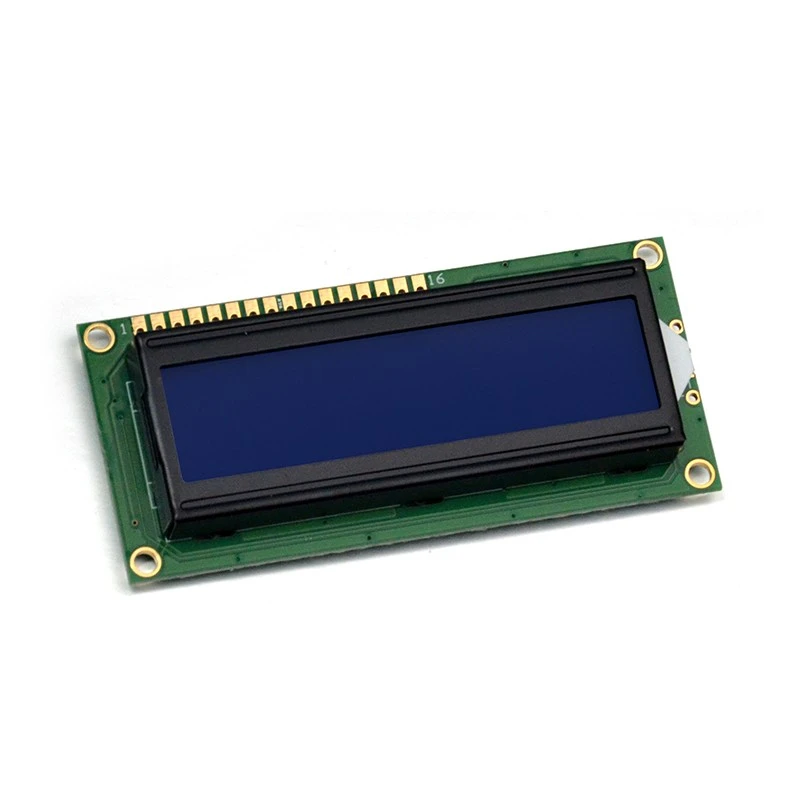

Ahhoz, hogy jobban megértsük a 40x2-es LCD grafikus kijelző korlátait, hasonlítsuk össze más típusú LCD-kijelzőkkel. Például a16x2 lcd kijelzőhasonló karakter alapú kialakítású. Soronként 16 karakterből és 2 sorból áll, ami azt jelenti, hogy még kevesebb karakter van benne, és így kevesebb hely van bármilyen grafikus ábrázolás számára, még az egyszerű szimbólumok létrehozása szempontjából is.
Másrészt alcd 20x4 i2ctöbb helyet kínál soronként 20 karakterrel és 4 sorral. Bár ez is elsősorban karakter alapú kijelző, viszonylag több hely van rajta nagyobb számú felhasználó által definiált karakter megjelenítésére, amelyek kombinálásával valamivel bonyolultabb kinézetű szimbólumokat vagy egyszerű grafikai elrendezéseket lehet kialakítani.
Egy grafikusabb kijelző, mint a grafikus LCD, teljesen más architektúrával rendelkezik. Az alapoktól kezdve grafika megjelenítésére tervezték, nagy felbontású pontmátrixokkal, fejlett grafikus vezérlőkkel és elegendő memóriával a pixeladatok kezelésére. Ezek a kijelzők részletes képeket, animációkat és összetett grafikus felületeket jeleníthetnek meg.
Gyakorlati alkalmazások és szempontok
A legtöbb gyakorlati alkalmazáshoz, ha grafikát kell megjeleníteni, a 40x2-es LCD nem az ideális választás. Azonban néhány speciális forgatókönyvben, ahol csak nagyon alapvető, grafikus jellegű szimbólumok szükségesek az egyszerű információk közvetítéséhez, továbbra is használható. Például egy egyszerű otthoni automatizálási rendszerben a 40x2-es LCD képes megjeleníteni egy felhasználó által definiált ikont az eszköz állapotának jelzésére (például egy villanykörte ikont, amely megmutatja, hogy a lámpa be vagy ki van kapcsolva).
Ha fontolóra veszi a 40x2-es LCD használatát bármilyen grafikus megjelenítéshez, fontos megjegyezni, hogy a fejlesztési folyamat bonyolultabb lesz, mint a tiszta szöveges megjelenítéshez. Ez további programozási erőfeszítéseket igényel, és a kapott grafika nem feltétlenül felel meg a kiváló minőségű vizuális megjelenítés elvárásainak.
Következtetés és cselekvésre ösztönzés
Összefoglalva, míg a 40x2-es LCD-kijelzőt elsősorban karakter alapú információmegjelenítésre tervezték, addig speciális technikákkal és megkerülő megoldásokkal a grafikus ábrázolás néhány alapvető formája elérhető. Ezek bonyolultsága és minősége azonban erősen korlátozott.
Ha kijelzőmegoldást keres, döntő fontosságú, hogy felmérje konkrét igényeit. Legyen szó egyszerű szöveges felületről vagy jó minőségű grafikus kijelzőről, mi a megfelelő tanácsokkal és termékekkel állunk rendelkezésére. A 40x2-es LCD-kijelzők professzionális szállítója vagyunk, és széleskörű tapasztalattal rendelkezünk az LCD területén. Számos egyéb LCD terméket is kínálunk, mint pl0802A LCD képernyőés mások.
Ha kérdése van termékeinkkel kapcsolatban, vagy további konzultációra van szüksége a projektjéhez megfelelő LCD-kijelző kiválasztásához, forduljon hozzánk bizalommal. Szakértői csapatunk készen áll, hogy segítsen a legjobb döntés meghozatalában. Fedezze fel termékpalettánkat, és engedje meg, hogy kiváló minőségű LCD-megoldásokat kínáljunk Önnek.
