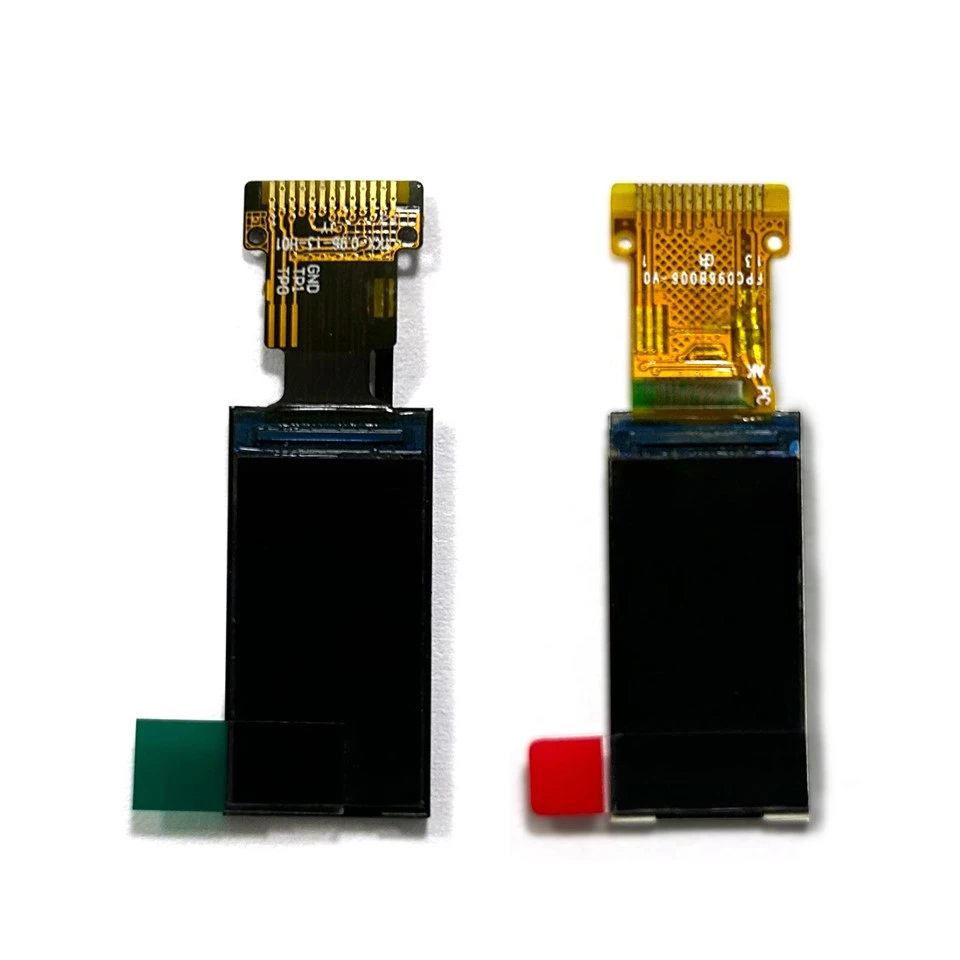

1.A termék bemutatása
2.A termék jellemzői
Előnyök
Méret:A 0.96-hüvelykes átlós mérete rendkívül kompaktsá teszi, és alkalmas korlátozott helyigényű alkalmazásokhoz.
1. Felbontás:Általában nagyobb felbontású, például 128x64 vagy 160x80 pixel, amely képes tiszta képeket és szöveget megjeleníteni.
2. Színes kijelző:A legtöbb 0.96 TFT többféle szín megjelenítésére képes, így gazdag vizuális effektusokat biztosít.
3. Felület:Általában támogatja az olyan kommunikációs protokollokat, mint az SPI (Serial Peripheral Interface) vagy az I2C (soros busz), amelyek kényelmesek a mikrokontrollerekhez vagy más elektronikus eszközökhöz való csatlakoztatáshoz.
4. Alacsony energiafogyasztás:Más megjelenítési technológiákkal összehasonlítva a TFT LCD jól teljesít az energiafogyasztás tekintetében, és hosszú távú használatra alkalmas.
0.96 TFT LCD-t kis méretének és jó megjelenítési teljesítményének köszönhetően számos forgatókönyvben széles körben használják. Íme néhány gyakori alkalmazási forgatókönyv:
Beágyazott rendszerek:Az olyan fejlesztési kártyaprojektekben, mint az Arduino és a Raspberry Pi, szenzoradatok, állapotinformációk és felhasználói felületek megjelenítésére használják.
Hordozható eszközök:Okosórákban, állapotfigyelő eszközökben (például pulzusmérők, lépésszámlálók) idő, egészségügyi adatok és értesítések megjelenítésére szolgál.
Szórakoztató elektronika:Elektronikus játékokban, játékkonzolokban és más kis elektronikai termékekben játékképernyők vagy interaktív felületek megjelenítésére használják.
Ipari vezérlés:Az ipari berendezések vezérlőpaneljén az üzemállapot, a riasztási információk és a rendszerparaméterek megjelenítésére szolgál.
Otthonautomatizálás: Az intelligens otthoni eszközökben olyan információk megjelenítésére használják, mint a hőmérséklet, a páratartalom és a fényállapot.
Autóelektronika:Az autók kijelzőiben a navigációs információk, a jármű állapota és a szórakoztató rendszer interfészeinek megjelenítésére szolgál.
Orvosi eszközök:A hordozható orvosi eszközökben a páciens megfigyelési adatainak és az eszköz állapotának megjelenítésére szolgál.
IoT eszközök:Az IoT-alkalmazásokban az eszköz állapotának, az érzékelőadatoknak és a felhasználói interakciós felületeknek a megjelenítésére szolgál.
4.Követelmények
Felhasználási mód
1. Anyagok előkészítése
0,96 hüvelykes TFT LCD-modul
Mikrokontroller (például Arduino, Raspberry Pi stb.)
Csatlakozó vezeték (Dupont vezeték)
Tápellátás (ha szükséges)
2. Hardver csatlakozás
Csatlakozó érintkezők: Csatlakoztassa a mikrokontrollerhez az LCD modul tűdefiníciójának megfelelően. A gyakori tűk a következők:
VCC: pozitív tápegység (általában 3,3 V vagy 5 V)
GND: negatív tápegység
SCL: órajel (általában a mikrokontroller SCL érintkezőjéhez csatlakozik)
SDA: adatvonal (általában a mikrokontroller SDA érintkezőjéhez csatlakozik)
RES: reset pin (opcionális)
DC/RS: adat/parancs kiválasztó tű (opcionális)
CS: chipválasztó tű (opcionális)
3. Telepítse a könyvtárat
Arduino: Ha Arduino-t használ, az Arduino IDE-n keresztül telepítheti a megfelelő könyvtárakat, például az Adafruit{0}}GFX és az Adafruit_ST7735 könyvtárakat, hogy támogassák a TFT LCD működését.
Raspberry Pi: A kijelző vezérléséhez használhat Python-könyvtárakat, például a Pillow-t és az ST7735-öt.
4. Írjon kódot
LCD inicializálása: Inicializálja az LCD-t a kódban, és állítsa be a kijelző paramétereit.
Tartalom rajzolása: Használja a könyvtár által biztosított funkciókat szövegek, grafikák vagy képek rajzolásához. Például:
Megjelenítési szöveg: lcd.print("Hello World");
Rajzolt grafika: lcd.drawLine(x1, y1, x2, y2, color);
5. Töltse fel a kódot
Töltse fel az írott kódot a mikrokontrollerre, és ellenőrizze, hogy a csatlakozások megfelelőek-e.
6. Teszt kijelző
Futtassa a programot, és ellenőrizze, hogy az LCD megfelelően megjeleníti-e a tartalmat. Ha nem, ellenőrizze a csatlakozásokat és a beállításokat a kódban.
7. Hibakeresés és optimalizálás
Szükség szerint állítsa be a kijelző tartalmát, színét és elrendezését a barátságos felhasználói felület biztosítása érdekében.
5. termékparaméter (specifikáció)
|

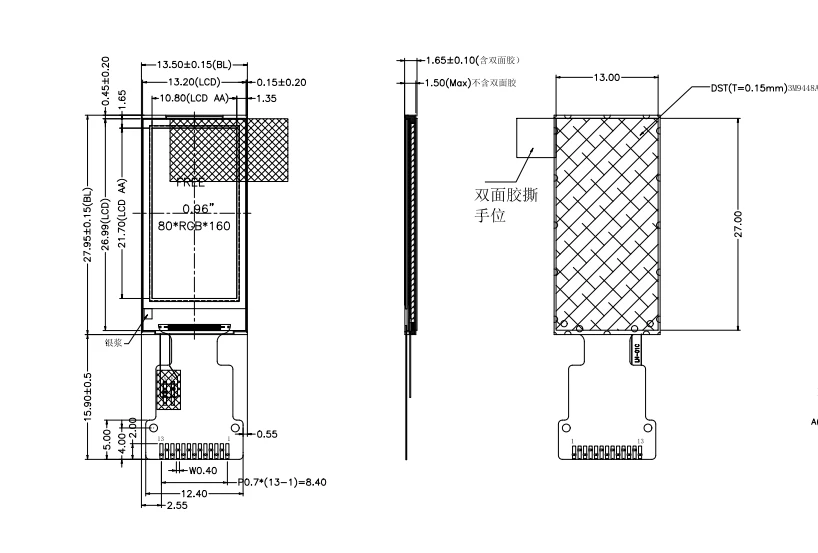

A modul körvonalának mérete: 13,5 (Sz) * 27,95 (Ma) * 1,65 (T) mm
|
LCD AA: 10,8 × 21,7mm |
| LCD mérete: 0,96 hüvelyk | Felbontás: 80(RGB)X160 |
| Illesztőprogram IC: ST7735S |
Háttérvilágítás Meghajtó típusa: Power/3.1V/HITE |
| Interfész: 4W/4 SPI | Háttérvilágítás: fehér LED |
|
PIN kódot |
SZIMBÓLUM |
 |
|
1 |
NC |
|
|
2 |
NC |
|
|
3 |
CS |
|
|
4 |
SDA |
|
|
5 |
SCL |
|
|
6 |
RS |
|
|
7 |
PIHENÉS |
|
|
8 |
CS |
|
|
9 |
NC |
|
|
10 |
VDD |
|
|
11 |
LEDK |
|
|
12 |
LEDA |
|
|
13 |
GND | |
|
|
|
|
|
|
|
