Termék bemutatása

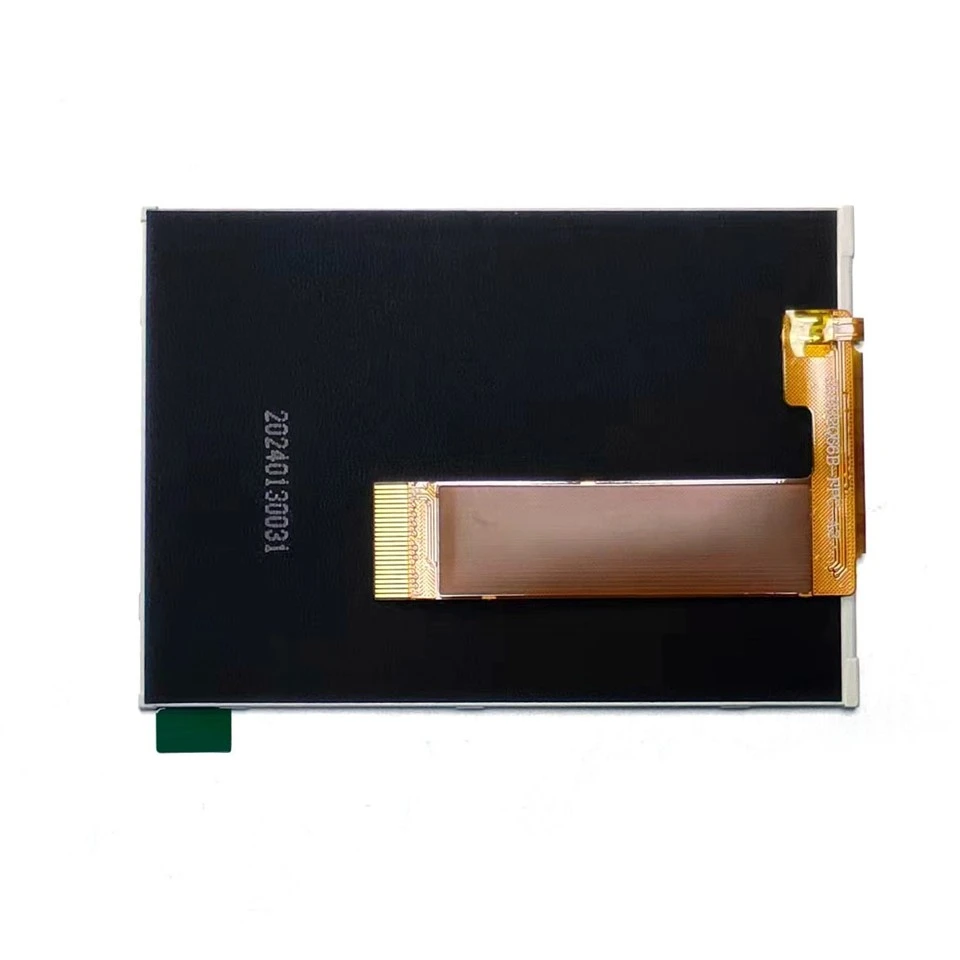

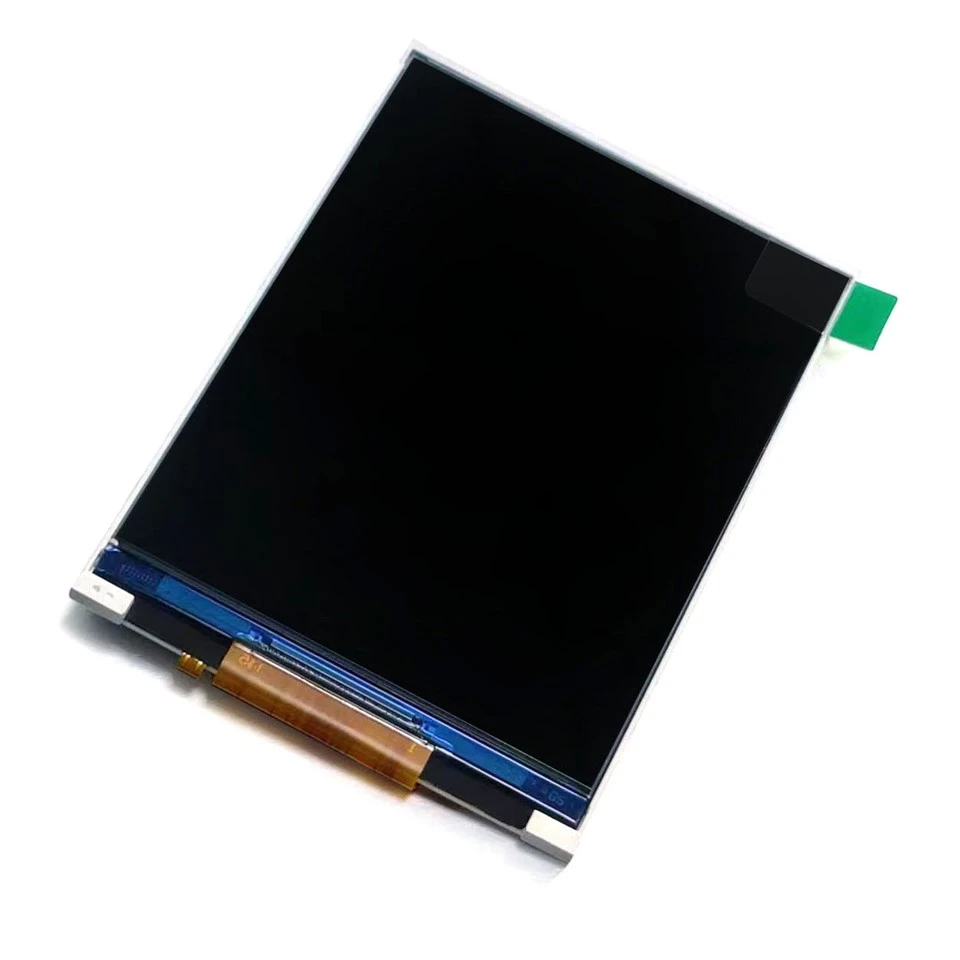

3,2 hüvelykes TFT kijelző

egy TFT LCD képernyő, amelynek átlója körülbelül 8,1 cm, felbontása 240 × 320 (QVGA)

3,2 hüvelykes TFT LCD

egy nagyon megfelelő kis{0}}fogyasztású, kis és közepes méretű-kijelző 320×240 pixeles felbontással.

3,2 hüvelykes 320x240 érintőképernyős LCD

testreszabható. Az érintőképernyő kapacitív és rezisztív képernyőre oszlik. Általában játékokban, játékkonzolokban, műszerekben és mérőeszközökben használják.

3.2tft kijelzőParaméter (specifikáció)

Modul mérete: 53,6 (Sz) * 76 (Ma) * 2,4 (T)	LCD AA: 48,6 (Sz) * 64,8 (Ma)
LCD mérete: 3,2 hüvelyk	Felbontás: 16x2 pixel
Illesztőprogram IC: ILI9340X	Háttérvilágítás Meghajtó típusa: Power/3.3V/5V/HITE
Interfész: MCU8BIT	Háttérvilágítás: fehér LED

PIN kódot	SZIMBÓLUM
1-2	GND
3	LEDA
4	LEDK
5-6	VDD
7	GND
8	TE
9	CS
10	RS
11	WR
12	RD
13	GND
14-21	DB0-DB7
22	RESET
23	GND
24	ID

lcd tft 3.2 Hasonló termékek

GYIK

K: A 3,2 hüvelykes, 320 x 240 képpont méretű érintőképernyős LCD nem jelenik meg tisztán, vagy a színei nem megfelelőek. Mit tegyek?

V: Fényerővel kapcsolatos problémák: Ellenőrizze, hogy a képernyő háttérvilágítása megfelelően működik-e. Egyes kijelzők külső tápegységet igényelhetnek a háttérvilágítás működtetéséhez.

Színinverzió: Ha a megjelenített színek megfordulnak, módosíthatja az inicializálási kódot az LCD-illesztőprogram-könyvtárban a probléma megoldásához. Például megváltoztathatja az RGB csatornák sorrendjét.

Felbontás beállítása: Győződjön meg arról, hogy a megfelelő felbontás (pl. 320x240) van beállítva, és megfelel a képernyő illesztőprogramjának.

Csatlakozási problémák: Ellenőrizze, hogy az adatkábelek megfelelően vannak-e csatlakoztatva, különösen a párhuzamos interfész jelkábelei.

Tápfeszültség: Győződjön meg arról, hogy a tápfeszültség megfelelő{0}}. A hüvelykes TFT LCD-k általában 3,3 V-os vagy 5 V-os tápegységet igényelnek.
